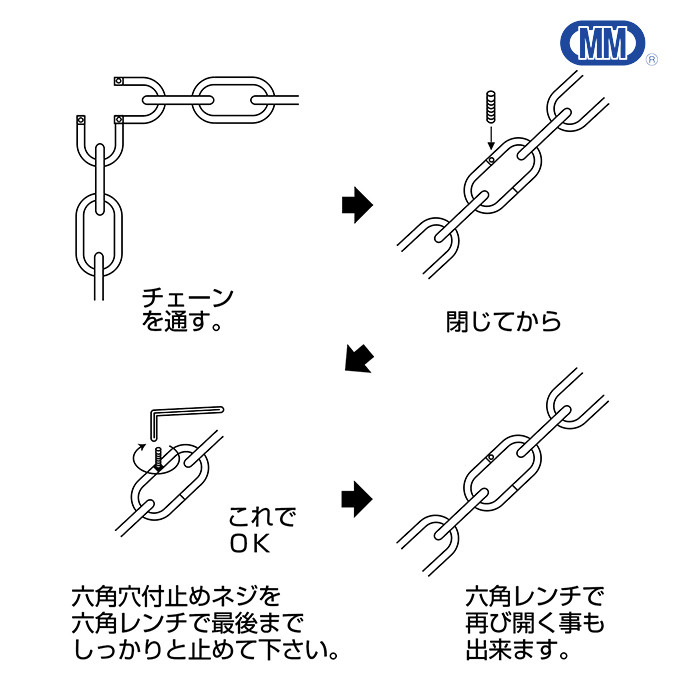

開口部分が広くて用途が広がります。チェーンにそっくりな形ですっきりとジョイントできます。六角レンチで再び開くこともできます。チェーン・ワイヤー・ロープ等の連結金具として。

※六角レンチ使用

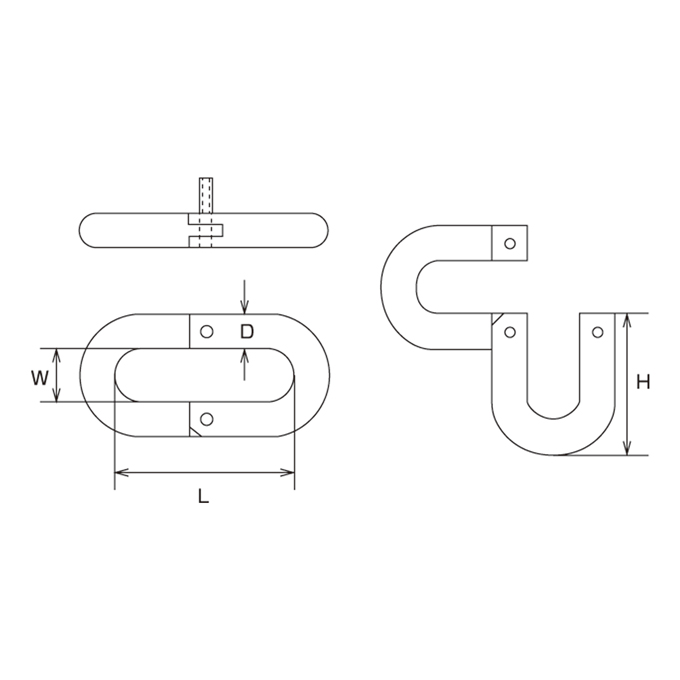

サイズ表

ネジ止めＪジョイント

材質：ステンレス SUS304

（mm）

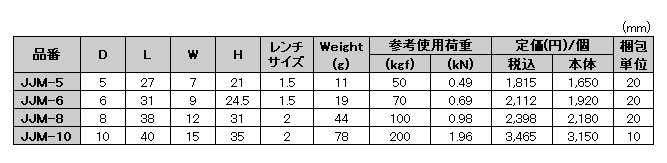

品番	D	L	W	H	レンチサイズ	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	W	H	レンチサイズ	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
JJM-5	5	27	7	21	1.5	11	50	0.49	1,815	1,650	20
JJM-6	6	31	9	24.5	1.5	19	70	0.69	2,112	1,920	20
JJM-8	8	38	12	31	2	44	100	0.98	2,398	2,180	20
JJM-10	10	40	15	35	2	78	200	1.96	3,465	3,150	10
