スイベルベルトナスカン

品番：VN

アイの部分に直線部分があり、幅のあるベルトと接続可能です。ゴムや繊維等のベルト状の平たい物との連結金具として、また端末の金具のジョイントに。

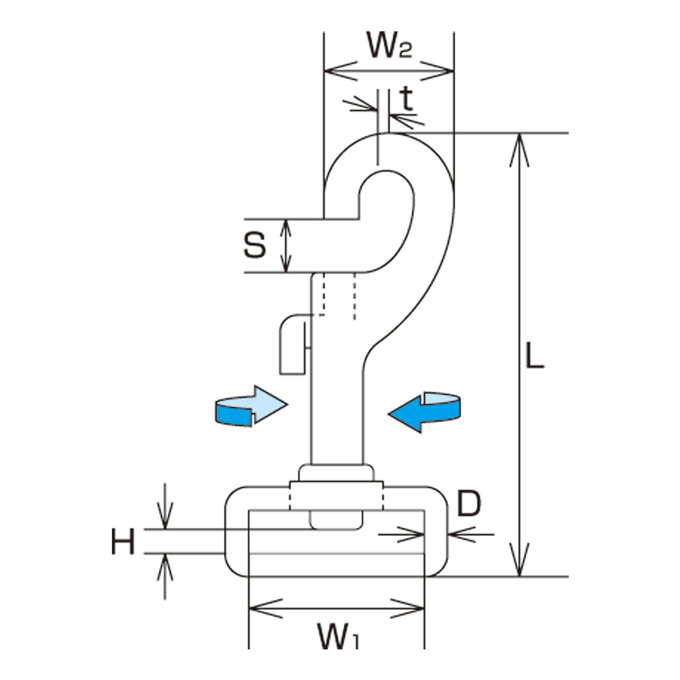

サイズ表

スイベルベルトナスカン

材質：ステンレス SUS304

（mm）

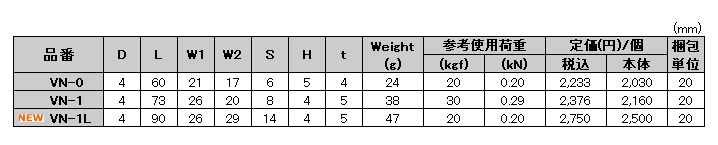

品番	D	L	W1	W2	S	H	t	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	W1	W2	S	H	t	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
VN-0	4	60	21	17	6	5	4	24	20	0.20	2,233	2,030	20
VN-1	4	73	26	20	8	4	5	38	30	0.29	2,376	2,160	20
VN-1L	4	90	26	29	14	4	5	47	20	0.20	2,750	2,500	20

キーワード

#ペット関連 #遊具 #建築金物 #漁具、船具、造船 #グレーチング #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
