スイベルベルトフック

品番：V

アイの部分に直線部分があり、幅のあるベルトと接続可能です。ゴムや繊維等のベルト状の平たい物との連結金具として、また端末の金具のジョイントに。

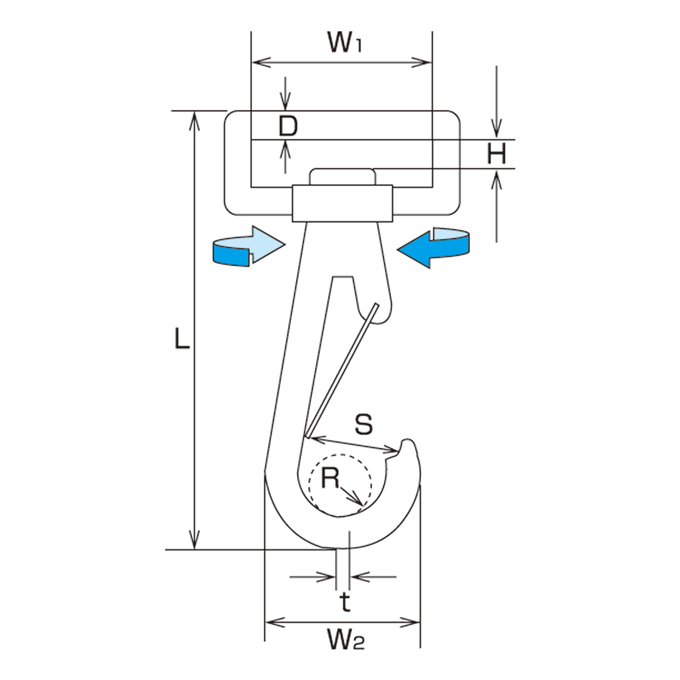

サイズ表

スイベルベルトフック

材質：ステンレス SUS304

（mm）

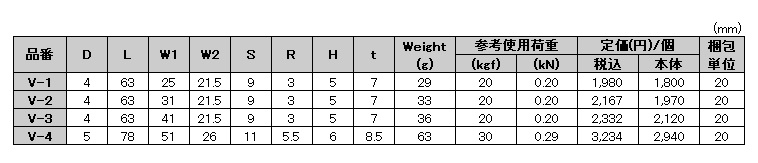

品番	D	L	W1	W2	S	R	H	t	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	W1	W2	S	R	H	t	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
V-1	4	63	25	21.5	9	3	5	7	29	20	0.20	1,980	1,800	20
V-2	4	63	31	21.5	9	3	5	7	33	20	0.20	2,167	1,970	20
V-3	4	63	41	21.5	9	3	5	7	36	20	0.20	2,332	2,120	20
V-4	5	78	51	26	11	5.5	6	8.5	63	30	0.29	3,234	2,940	20

キーワード

#ペット関連 #遊具 #建築金物 #漁具、船具、造船 #グレーチング #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
