LPJ-1 規格・寸法・耐荷重一覧

リングプル

3,150円 (本体価格)

品番：LPJ-1

CADをダウンロード

リングプル LPJ-1のCADをダウンロード

  • フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
  • 複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
  • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
  • 個人情報保護方針に同意いただける方のみ送信ください。

    お名前

    姓名

    貴社名

    部署名

    郵便番号

    都道府県

    市区町村

    以降の住所・番地

    建物名・部屋名

    電話番号

    メールアドレス


    メッセージが送信されました。

    このたびはCADデータのご依頼をいただき、誠にありがとうございます。
    ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
    万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
    万が一、連絡がない場合は、
    迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

    閉じる

    図面をダウンロード

    リングプル LPJ-1の図面をダウンロード

    • フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
    • 複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
    • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
    • 個人情報保護方針に同意いただける方のみ送信ください。

      お名前

      姓名

      貴社名

      部署名

      郵便番号

      都道府県

      市区町村

      以降の住所・番地

      建物名・部屋名

      電話番号

      メールアドレス


      メッセージが送信されました。

      入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

      万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

      閉じる

      埋め込みタイプなので設置面に邪魔なでっぱりが出ません。リング部分は使用したい時のみ起こして、不使用時は埋め込み部分に収まるので邪魔になりません。壁面・床面・点検口に取り付け、引き手として。船舶のデッキ・ハッチ・パネルなどに。

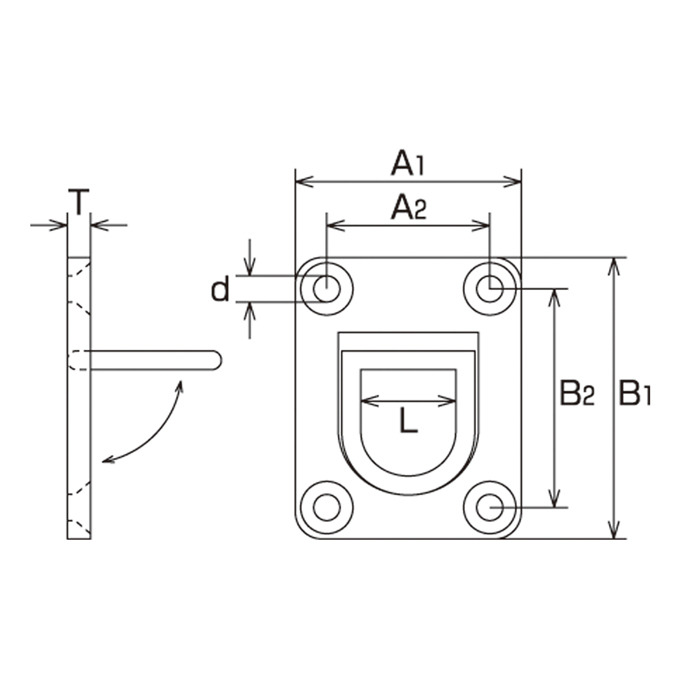

      サイズ表

      リングプル

      材質：ステンレス SUS304

      （mm）
      品番 A1 A2 B1 B2 L T T2 d Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      LP-1 44 32 57 45 20.5 1 8.5 3.5 31 5 0.05 1,210 1,100 20
      LP-2 56 43 66 52 27.5 1 9.5 4 47 10 0.10 1,606 1,460 20

      材質：ステンレス SUS304

      （mm）
      品番 A1 A2 B1 B2 L T d Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      LPJ-1 34 24 45 35 14 3.5 4 28 5 0.05 3,465 3,150 20

      ※使用時に取っ手部分を起こし、使用しない時には、取っ手部分を本体に戻す事が出来るので、邪魔になりません。
