AH-2 規格・寸法・耐荷重一覧

埋込みフック

3,510円 (本体価格)

品番：AH-2

CADをダウンロード

埋込みフック AH-2のCADをダウンロード

  • フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
  • 複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
  • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
  • 個人情報保護方針に同意いただける方のみ送信ください。

    お名前

    姓名

    貴社名

    部署名

    郵便番号

    都道府県

    市区町村

    以降の住所・番地

    建物名・部屋名

    電話番号

    メールアドレス


    メッセージが送信されました。

    このたびはCADデータのご依頼をいただき、誠にありがとうございます。
    ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
    万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
    万が一、連絡がない場合は、
    迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

    閉じる

    図面をダウンロード

    埋込みフック AH-2の図面をダウンロード

    • フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
    • 複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
    • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
    • 個人情報保護方針に同意いただける方のみ送信ください。

      お名前

      姓名

      貴社名

      部署名

      郵便番号

      都道府県

      市区町村

      以降の住所・番地

      建物名・部屋名

      電話番号

      メールアドレス


      メッセージが送信されました。

      入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

      万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

      閉じる

      埋め込みタイプなので、設置後に突起などが邪魔にならず、スマートな外観です。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープ等の端末金具として。ステンレス皿木捻子付。表面のみヘアーライン仕上げ。

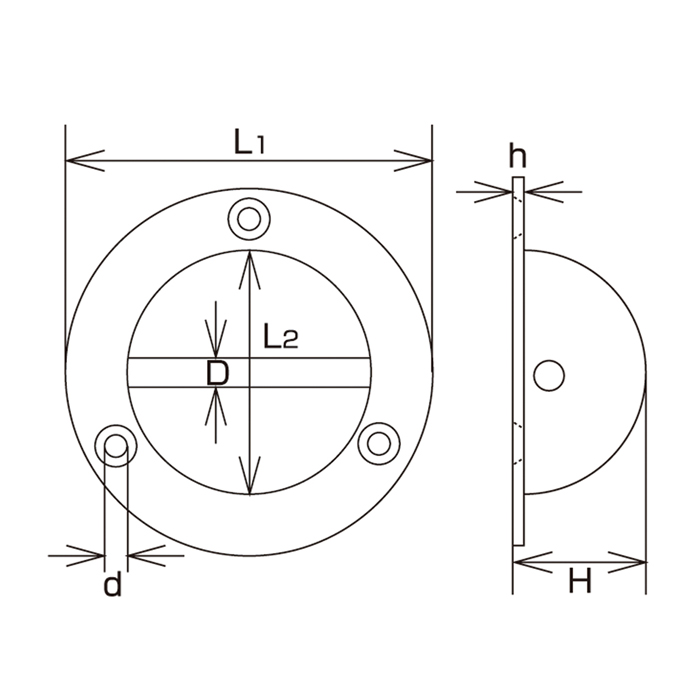

      サイズ表

      埋込みフック

      材質：ステンレス SUS304

      （mm）
      品番 D L1 L2 H h d 使用
      チェーン径      		 Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      AH-1 4 60 39 22 0.8 4 φ2-φ3 27 7 0.07 3,146 2,860 10
      AH-2 6 88 58 33 0.8 6.2 φ4-φ5 66 30 0.29 3,861 3,510 5

      材質：ステンレス SUS304

      （mm）
      品番 A1 A2 A3 B1 B2 B3 L H h S d 使用
      チェーン径      		 Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      AH-3 26 16 10 106 90 68 74 33 3 6 7 φ6-φ8 157 30 0.29 4,719 4,290 10
