係船環MU型

品番：MU・MUH

ステンレス製なので、腐食の進みやすい従来の鉄製の係船環と比較して、腐食に強く美しいです。桟橋や埠頭などに設け、ワイヤーロープを結びつけて船舶の係留をする。

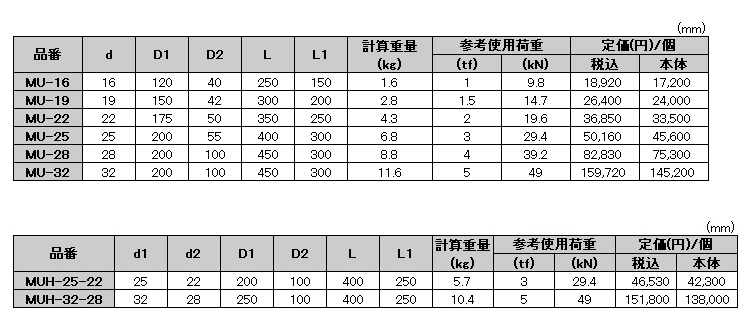

サイズ表

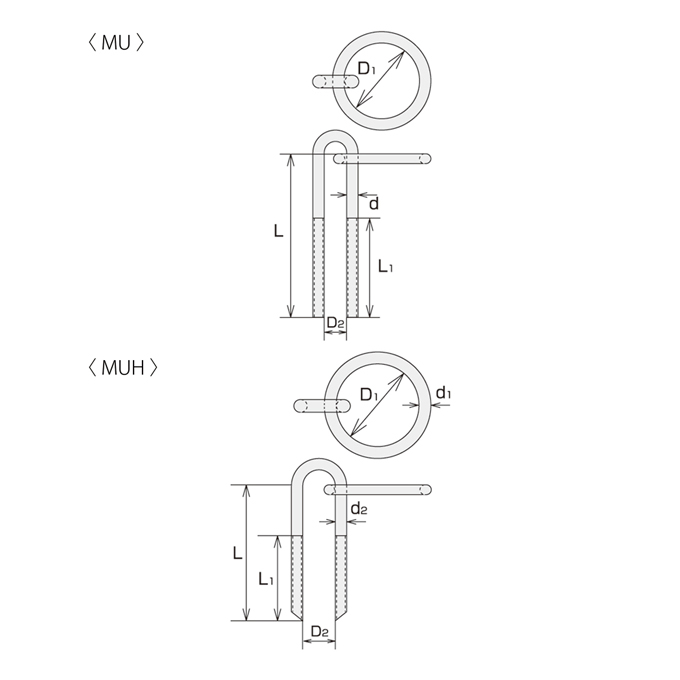

MU型

材質：ステンレス SUS304

（mm）

品番	d	D1	D2	L	L1	参考使用荷重		定価(円)/個		計算重量 (kg)
品番	d	D1	D2	L	L1	(tf)	(kN)	税込	本体	計算重量 (kg)
MU-16	16	120	40	250	150	1	9.8	18,920	17,200	1.6
MU-19	19	150	42	300	200	1.5	14.7	26,400	24,000	2.8
MU-22	22	175	50	350	250	2	19.6	36,850	33,500	4.3
MU-25	25	200	55	400	300	3	29.4	50,160	45,600	6.8
MU-28	28	200	100	450	300	4	39.2	82,830	75,300	8.8
MU-32	32	200	100	450	300	5	49.0	159,720	145,200	11.6

MUH型

材質：ステンレス SUS304

（mm）

品番	d1	d2	D1	D2	L	L1	参考使用荷重		定価(円)/個		計算重量 (kg)
品番	d1	d2	D1	D2	L	L1	(tf)	(kN)	税込	本体	計算重量 (kg)
MUH-25-22	25	22	200	100	400	250	3	29.4	46,530	42,300	5.7
MUH-32-28	32	28	250	100	400	250	5	49.00	151,800	138,000	10.4

※材質：ステンレスSUS304
※SUS316製も製作可能です。（別途お見積りいたしますので、お問い合わせください。）
※係船環の参考使用荷重は、強度の中で一番低い丸リンクの耐力荷重を基準として決定しています。

【表面仕上げについて】
・通常はバレル研磨仕上げです。
・「バフ研磨＃３００相当」「電解研磨仕上げ」は、別途お見積り差し上げます。ご注文時にご確認ください。

【ねじ切加工について】
・レギュラー、別作品に関係なく、ねじ切加工は有効ねじではありません。有効ねじの場合はご指定ください。

キーワード

#漁具、船具、造船 #その他

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
