品番：MG

ステンレス製なので、腐食の進みやすい従来の鉄製の係船環と比較して、腐食に強く美しいです。桟橋や埠頭などに設け、ワイヤーロープを結びつけて船舶の係留をする。

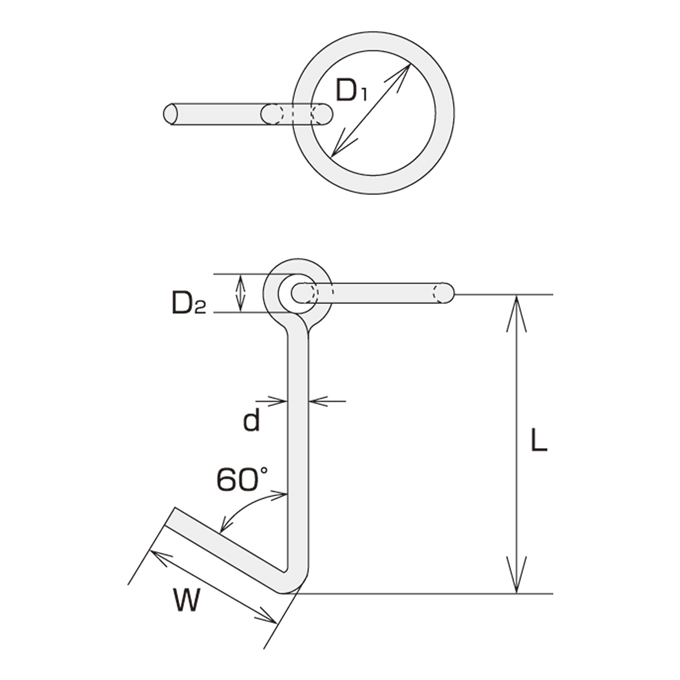

サイズ表

MG型

材質：ステンレス SUS304

（mm）

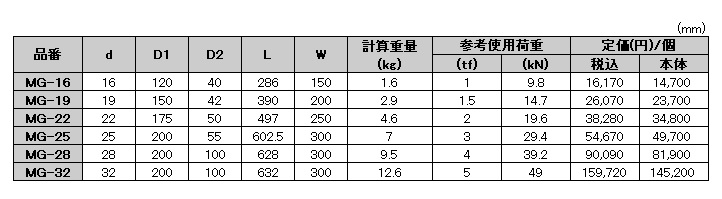

品番	d	D1	D2	L	W	参考使用荷重		定価(円)/個		計算重量 (kg)
品番	d	D1	D2	L	W	(tf)	(kN)	税込	本体	計算重量 (kg)
MG-16	16	120	40	286	150	1	9.8	16,170	14,700	1.6
MG-19	19	150	42	390	200	1.5	14.7	26,070	23,700	2.9
MG-22	22	175	50	497	250	2	19.6	38,280	34,800	4.6
MG-25	25	200	55	602.5	300	3	29.4	54,670	49,700	7.0
MG-28	28	200	100	628	300	4	39.2	90,090	81,900	9.5
MG-32	32	200	100	632	300	5	49.0	159,720	145,200	12.6

※材質：ステンレスSUS304
※SUS316製も製作可能です。（別途お見積りいたしますので、お問い合わせください。）
※係船環の参考使用荷重は、強度の中で一番低い丸リンクの耐力荷重を基準として決定しています。

【表面仕上げについて】
・通常はバレル研磨仕上げです。
・「バフ研磨＃３００相当」「電解研磨仕上げ」は、別途お見積り差し上げます。ご注文時にご確認ください。

【ねじ切加工について】
・レギュラー、別作品に関係なく、ねじ切加工は有効ねじではありません。有効ねじの場合はご指定ください。
