連結Sカン（Q&Q）

品番：SAW

Sフック(SAQ、SAI)を利用した組立式のSカンです。梱包形態を小さくでき、収納もコンパクトになります。ネットを下げたり、物を引っ掛けるのに使用。

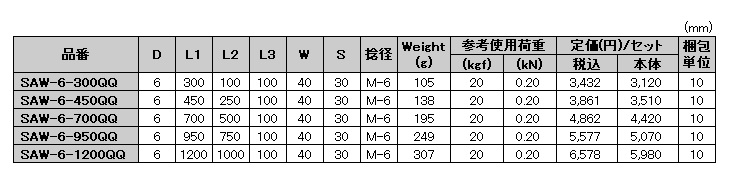

サイズ表

連結Sカン(Q&Q)

材質：ステンレス SUS304

（mm）

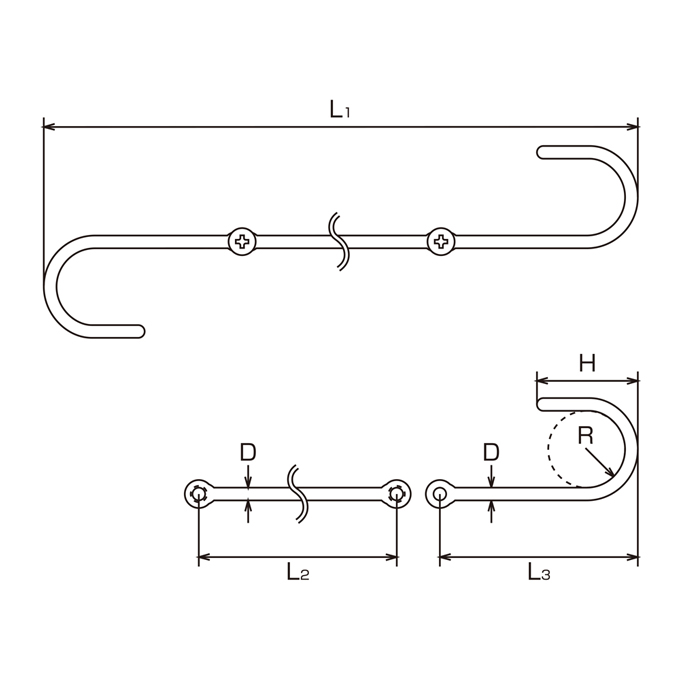

品番	D	L1	L2	L3	W	S	捻径	Weight (g)	参考使用荷重		定価(円)/セット		梱包単位
品番	D	L1	L2	L3	W	S	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
SAW-6-300QQ	6	300	100	100	40	30	M-6	105	20	0.20	3,432	3,120	10
SAW-6-450QQ	6	450	250	100	40	30	M-6	138	20	0.20	3,861	3,510	10
SAW-6-700QQ	6	700	500	100	40	30	M-6	195	20	0.20	4,862	4,420	10
SAW-6-950QQ	6	950	750	100	40	30	M-6	249	20	0.20	5,577	5,070	10
SAW-6-1200QQ	6	1200	1000	100	40	30	M-6	307	20	0.20	6,578	5,980	10

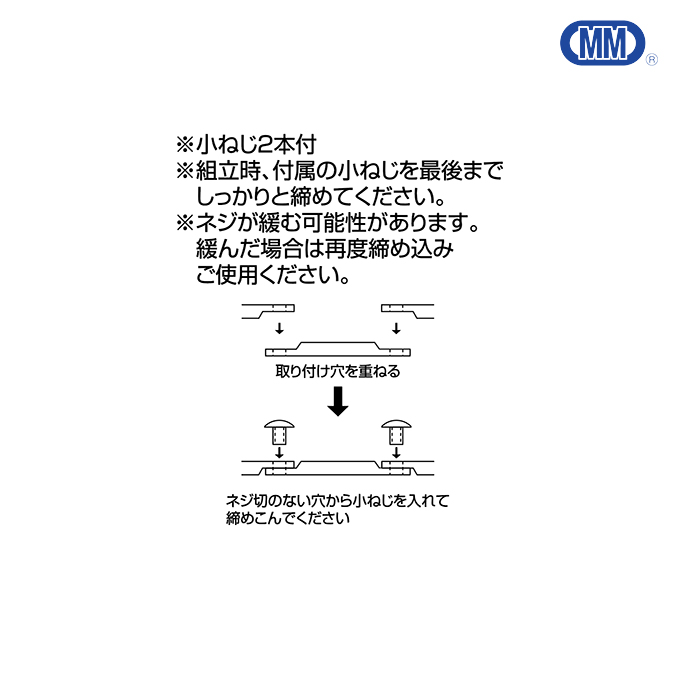

※小ねじ2本付
※組立時付属の小ねじを最後までしっかりと締めてください。
※ネジが緩む場合があります。緩んだ場合は再度締め込みご使用ください。

キーワード

#その他 #建築金物 #漁具、船具、造船 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
