上げ蓋取手

品番：GCT

未使用時には取手が本体の中に納まるので、邪魔になりません。コンクリートや鋼板の溝蓋等に設置し、蓋の上げ下ろし時に取手部分を起こして使用します。

GCT-1

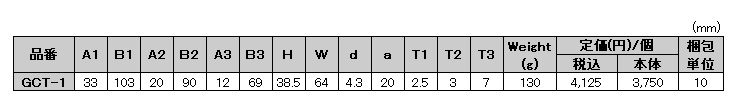

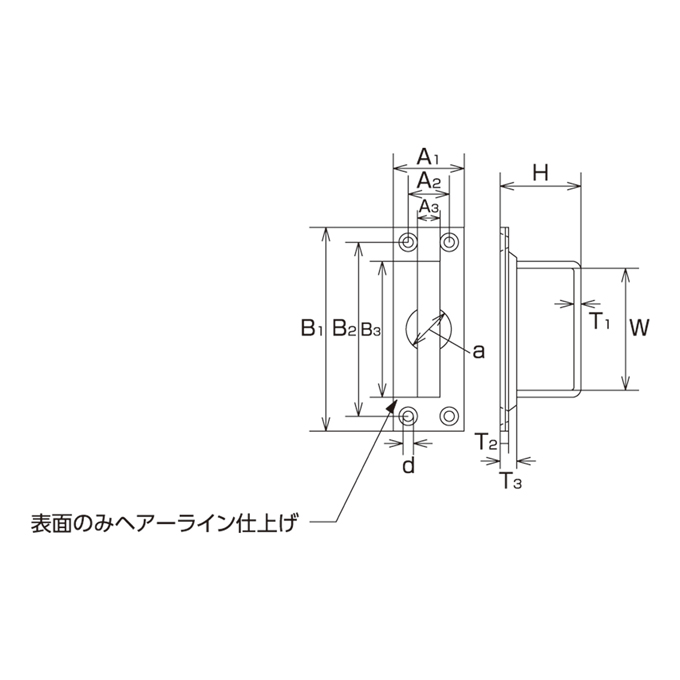

サイズ表

上げ蓋取手

材質：ステンレス SUS304

（mm）

品番	Ａ1	Ｂ1	Ａ2	Ｂ2	Ａ3	Ｂ3	Ｈ	Ｗ	ｄ	ａ	Ｔ1	Ｔ2	Ｔ3	Weight (g)	定価(円)/個		梱包単位
品番	Ａ1	Ｂ1	Ａ2	Ｂ2	Ａ3	Ｂ3	Ｈ	Ｗ	ｄ	ａ	Ｔ1	Ｔ2	Ｔ3	Weight (g)	税込	本体	梱包単位
GCＴ-1	33	103	20	90	12	69	38.5	64	4.3	20	2.5	3	7	130	4,125	3,750	10

キーワード

#建築金物 #グレーチング

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
