K型ロングビッグアイボルト（鋳造製）規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

品番：LTKB

従来のアイボルトに比べてアイが２倍の大きさです。首下が長いので、厚みのある部分に使用可能です。機械器具類の吊り上げなど、一般の荷役に。

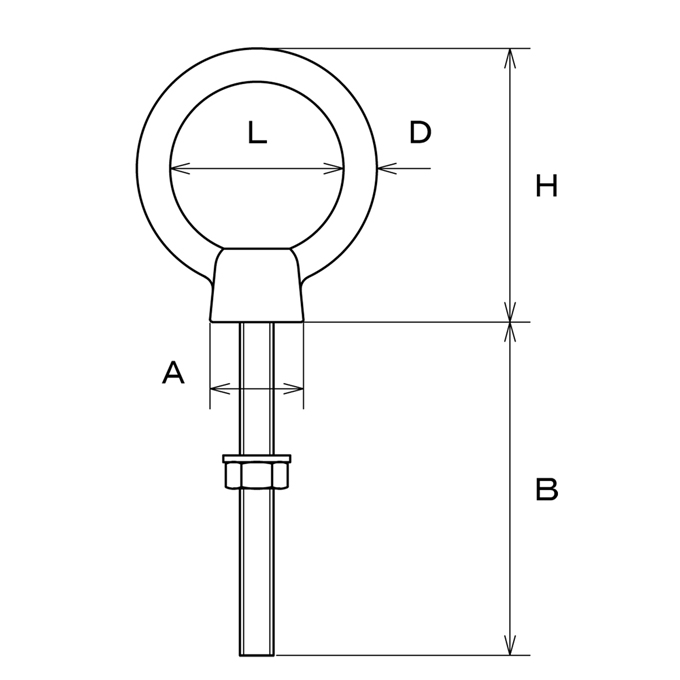

サイズ表

Ｋ型ロングビッグアイボルト（鋳造製）

【ミリネジ】Metric Thread 材質：ステンレス SUS304

（mm）

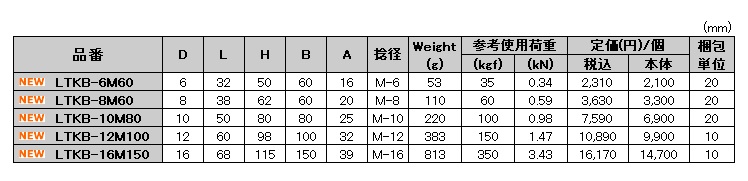

品番	D	L	H	B	A	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	H	B	A	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
LTKB-6M60	6	32	50	60	16	M-6	53	35	0.34	2,310	2,100	20
LTKB-8M60	8	38	62	60	20	M-8	110	60	0.59	3,630	3,300	20
LTKB-10M80	10	50	80	80	25	M-10	220	100	0.98	7,590	6,900	20
LTKB-12M100	12	60	98	100	32	M-12	383	150	1.47	10,890	9,900	10
LTKB-16M150	16	68	115	150	39	M-16	813	350	3.43	16,170	14,700	10

※六角ナット・丸ワッシャー各1ヶ付
