HF-2(B-1912) 規格・寸法・耐荷重一覧

ハンガーユニットHF型

1,060円 (本体価格)

品番：HF-2(B-1912)

CADをダウンロード

ハンガーユニットHF型 HF-2(B-1912)のCADをダウンロード

  • フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
  • 複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
  • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
  • 個人情報保護方針に同意いただける方のみ送信ください。

    お名前

    姓名

    貴社名

    部署名

    郵便番号

    都道府県

    市区町村

    以降の住所・番地

    建物名・部屋名

    電話番号

    メールアドレス


    メッセージが送信されました。

    このたびはCADデータのご依頼をいただき、誠にありがとうございます。
    ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
    万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
    万が一、連絡がない場合は、
    迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

    閉じる

    図面をダウンロード

    ハンガーユニットHF型 HF-2(B-1912)の図面をダウンロード

    • フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
    • 複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
    • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
    • 個人情報保護方針に同意いただける方のみ送信ください。

      お名前

      姓名

      貴社名

      部署名

      郵便番号

      都道府県

      市区町村

      以降の住所・番地

      建物名・部屋名

      電話番号

      メールアドレス


      メッセージが送信されました。

      入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

      万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

      閉じる

      リング部分が倒れるので、不使用時に邪魔になりにくいです。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープの端末金具として。ステンレス皿木捻子付。

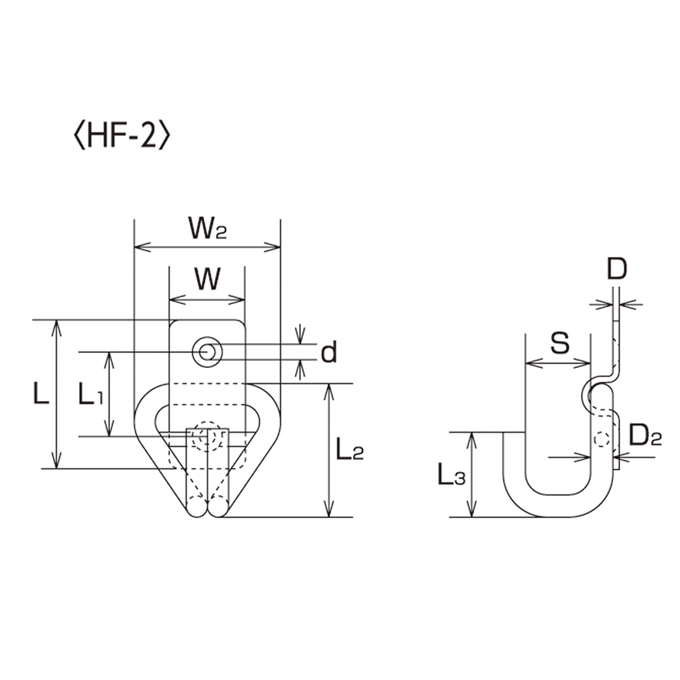

      サイズ表

      ハンガーユニットHF型

      材質：ステンレス SUS304

      （mm）
      品番 D L L1 W d D2 L2 W2 L3 S Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      HF-1(B-1911) 1.5 36 21 18 3.2 5 70 35 21 11 31 10 0.10 1,045 950 20
      HF-2(B-1912) 1.5 36 21 18 3.2 5 33 35 22 15 33 10 0.10 1,166 1,060 20

      ※ステンレス皿木ネジ付き。
