グレーチングクリップGCD型

品番：GCD

ボルトで固定するガッチリタイプです。グレーチング(溝蓋)とグレーチングの隣合った部分にはめ込み、連結させる事で、衝撃による跳ね上げ事故を防いだり、グレーチングの盗難を抑制します。適用の高さはグレーチングに適用しうる寸法です。

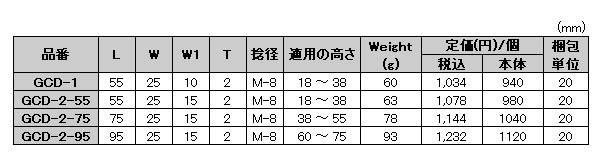

サイズ表

グレーチングクリップGCD型

材質：ステンレス SUS304

（mm）

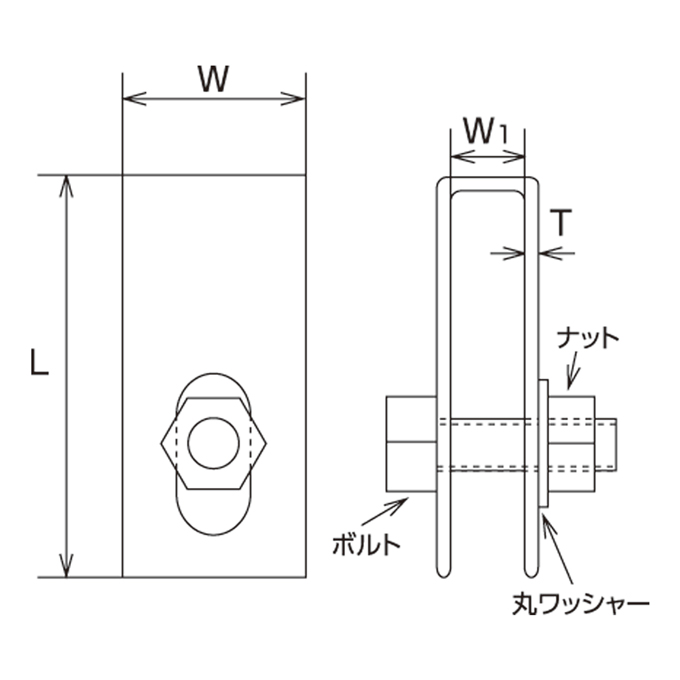

品番	L	W	W1	T	捻径	適用の高さ	Weight (g)	定価(円)/個		梱包単位
品番	L	W	W1	T	捻径	適用の高さ	Weight (g)	税込	本体	梱包単位
GCD-1	55	25	10	2	M-8	18 ～ 38	60	1,034	940	20
GCD-2-55	55	25	15	2	M-8	18 ～ 38	63	1,078	980	20
GCD-2-75	75	25	15	2	M-8	38 ～ 55	78	1,144	1,040	20
GCD-2-95	95	25	15	2	M-8	60 ～ 75	93	1,232	1,120	20
