CF-5A 規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

1,720円 (本体価格)

品番：CF-5A

CADをダウンロード

チェーンホルダー CF-5AのCADをダウンロード

フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

このたびはCADデータのご依頼をいただき、誠にありがとうございます。
ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
万が一、連絡がない場合は、
迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

閉じる

図面をダウンロード

チェーンホルダー CF-5Aの図面をダウンロード

フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

閉じる

着脱タイプです。壁面に取り付けチェーンを掛けたり外したりすることができます。余分なチェーンはそのまま下へ垂らせるので、チェーンの長さ調節が可能です。転倒防止用チェーンをかけるのに適しています。ガスボンベ等の転倒防止用にチェーンを固定したり、掛けたりするための壁面金具として使用。

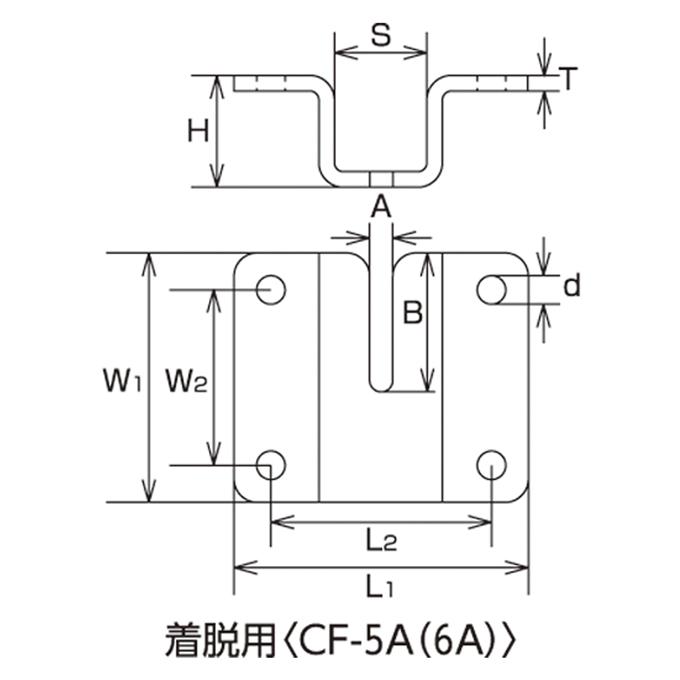

サイズ表

チェーンホルダー金具

材質：ステンレス SUS304

（mm）

品番	TYPE	L1	L2	W1	W2	H	S	A	B	d	T	Weight (g)	使用チェーン径	定価(円)/個		梱包単位
品番	TYPE	L1	L2	W1	W2	H	S	A	B	d	T	Weight (g)	使用チェーン径	税込	本体	梱包単位
CF-3A	着脱用	40	30	25	-	12	16	3.3	17	4.2	2	19	3-A・3-Ｂ	561	510	20
CF-3B	固定用	40	25	13	-	6	3.9	-	-	4.2	2	7	3-A・3-Ｂ	429	390	20
CF-4A	着脱用	55	40	32	16	18	18	4.5	21	5.2	3	49	4-B	792	720	10
CF-4B	固定用	53	33	15	-	8	5	-	-	5.2	3	16	4-B	561	510	10
CF-5A	着脱用	63	47	54	38	24	20	5.5	30	6.2	4	142	5-B	1,892	1,720	10
CF-5B	固定用	56	38	17	-	9.5	5.5	-	-	6.2	4	27	5-B	704	640	10
CF-6A	着脱用	77	57	62	40	28	25	6.5	34	8.2	4	196	6-B	2,860	2,600	10
CF-6B	固定用	63	42	18	-	12	8	-	-	8.2	4	33	6-B	858	780	10

チェーンホルダーセット（袋入り）

材質：ステンレス SUS304

（mm）

品番	セット内容	Weight (g)	定価(円)/set		梱包単位
品番	セット内容	Weight (g)	税込	本体	梱包単位
B-2139(CF-3S)	ステンレスチェーン　3-B　1.7ｍ・・・1本ＣＦ-3Ａ・ＣＦ-3Ｂ・・・各1個木捻子・・・4本	285	4,092	3,720	20

キーワード

#建築金物 #耐震金具、侵入防止 #水処理機器 #その他
