MBK-38W 規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

12,730円 (本体価格)

品番：MBK-38W

CADをダウンロード

豆ブロック（べケ付） MBK-38WのCADをダウンロード

フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

このたびはCADデータのご依頼をいただき、誠にありがとうございます。
ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
万が一、連絡がない場合は、
迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

閉じる

図面をダウンロード

豆ブロック（べケ付） MBK-38Wの図面をダウンロード

フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

閉じる

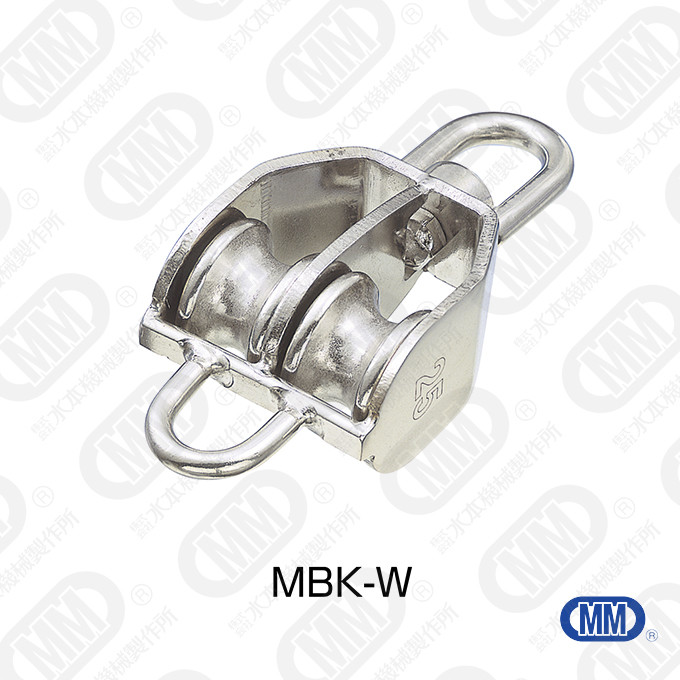

アイの部分がスイベルになっているので、よじれません。ロープを通し、荷物等の吊り上げや、引っ張り作業に使用します。

サイズ表

豆ブロック〈ベケ付〉

材質：ステンレス SUS304

（mm）

品番	車径	車数	車溝幅	A	B	C	D	L	L2	D2	H	d	使用ロープ径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	車径	車数	車溝幅	A	B	C	D	L	L2	D2	H	d	使用ロープ径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
MBK-20	20	1	7	23	18	10	4	59	12	4	12	8	～φ6	56	40	0.39	4,752	4,320	10
MBK-25	25	1	10	30	23	15	6	82.5	19	6	19	11	～φ9	136	70	0.69	5,929	5,390	10
MBK-25W	25	2	10	30	46	15	6	84.5	19	5	16	13	～φ9	223	70	0.69	9,152	8,320	5
MBK-32	32	1	11	36	26	15	7	93	19	6	19	14	～φ10	205	120	1.18	7,117	6,470	10
MBK-32W	32	2	11	36	49	15	7	95	19	5	16	13	～φ10	341	120	1.18	10,879	9,890	5
MBK-38	38	1	12	42	27	15	7	102	19	6	19	15	～φ11	290	160	1.57	9,152	8,320	6
MBK-38W	38	2	12	42	51	15	7	103	19	6	19	17.5	～φ11	485	160	1.57	14,003	12,730	3
MBK-50	50	1	16	54	30	20	8	127	26	6	19	15	～φ15	358	240	2.35	12,078	10,980	6
MBK-50W	50	2	16	54	56	20	8	128	26	6	19	18	～φ15	566	240	2.35	18,612	16,920	3
