豆ブロック

品番：MB・MB-W

アイの部分がスイベルになっているので、よじれません。ロープを通し、荷物等の吊り上げや、引っ張り作業に使用します。

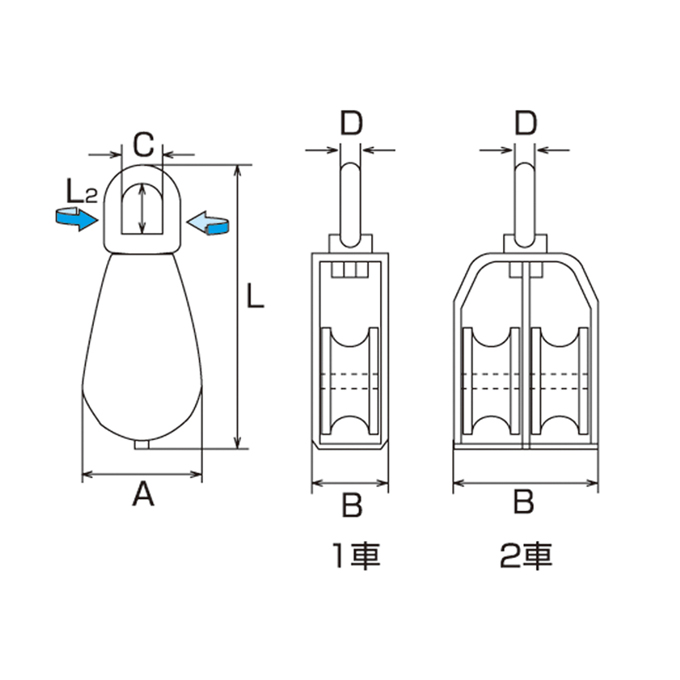

サイズ表

豆ブロック

材質：ステンレス SUS304

（mm）

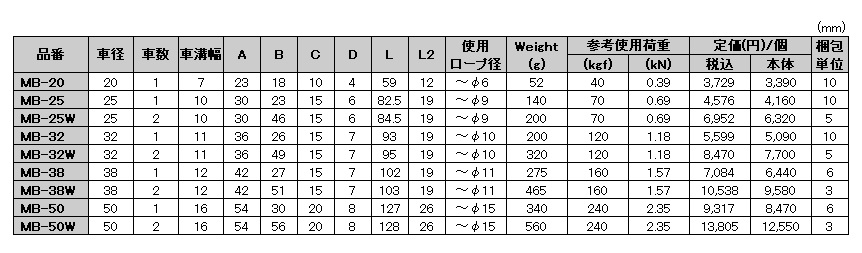

品番	車径	車数	車溝幅	A	B	C	D	L	L2	使用ロープ径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	車径	車数	車溝幅	A	B	C	D	L	L2	使用ロープ径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
MB-20	20	1	7	23	18	10	4	59	12	～φ6	52	40	0.39	3,729	3,390	10
MB-25	25	1	10	30	23	15	6	82.5	19	～φ9	140	70	0.69	4,576	4,160	10
MB-25W	25	2	10	30	46	15	6	84.5	19	～φ9	200	70	0.69	6,952	6,320	5
MB-32	32	1	11	36	26	15	7	93	19	～φ10	200	120	1.18	5,599	5,090	10
MB-32W	32	2	11	36	49	15	7	95	19	～φ10	320	120	1.18	8,470	7,700	5
MB-38	38	1	12	42	27	15	7	102	19	～φ11	275	160	1.57	7,084	6,440	6
MB-38W	38	2	12	42	51	15	7	103	19	～φ11	465	160	1.57	10,538	9,580	3
MB-50	50	1	16	54	30	20	8	127	26	～φ15	340	240	2.35	9,317	8,470	6
MB-50W	50	2	16	54	56	20	8	128	26	～φ15	560	240	2.35	13,805	12,550	3

キーワード

#その他 #建築金物 #漁具、船具、造船 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
